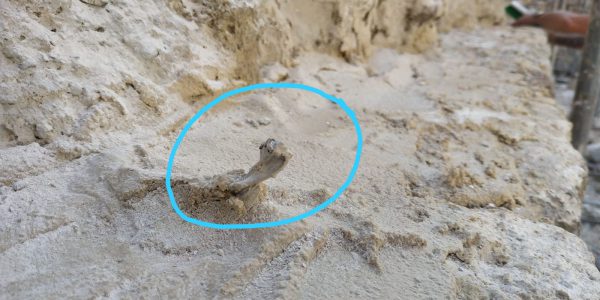

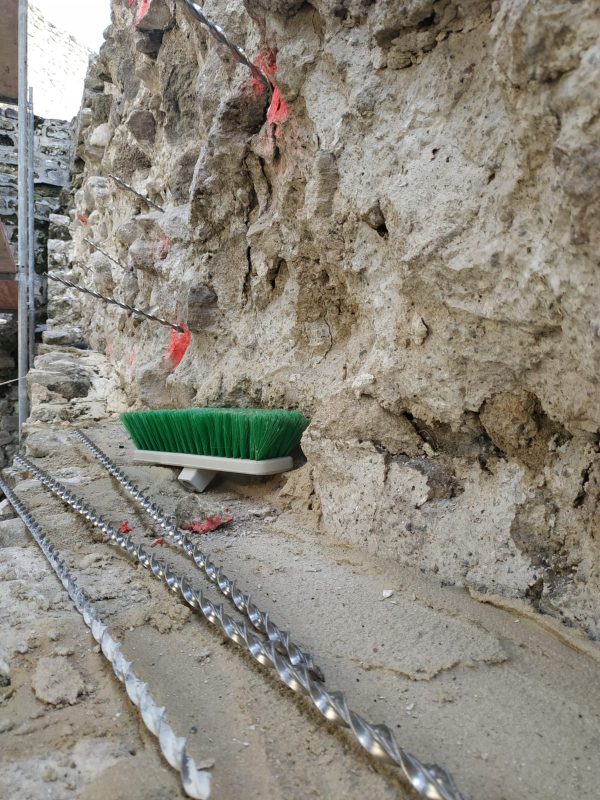

Feltüskéztük a soproni várat. Steel DryFix® 12

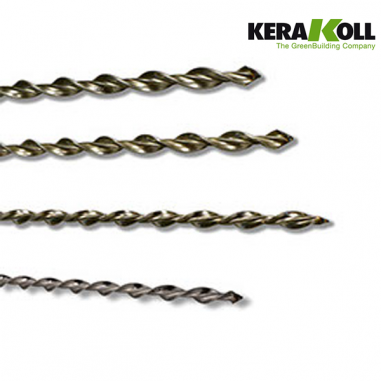

A soproni várfal utólagos biztonsági rögzítése/megerősítése az AISI 316 Steel DryFix®

12 egy rozsdamentes acélból készült 12×1000 mm-es spirális szárral,

amely kiváló mechanikai tulajdonsággal rendelkezik a szerkezeti elemek száraz

összefűzéséhez az erre szolgáló Helifix® szabadalmaztatott beépítési rendszer révén.





A rúd különleges geometriájának és gyártási eljárásának köszönhetően nagy önfúró csavarként

működik, amely egy erre szolgáló próbafurat készítése után belevájja magát az alapba.

Úgy lehet beépíteni, hogy összekösse egymással a tégla, vályog, tufa, fa és egyes

esetekben beton elemeket a hordozóréteg mechanikai tulajdonságainak függvényében.













Hol használjuk?



– nem jól illeszkedő falazott panelek összekötése

– sérült vagy repedt áthidalók összefűzése

– összefűzés a falazati boltívek belseje felől

– díszítő faragott terméskövek összefűzése az alatta lévő szerkezettel

– fa oszlopfejek összekötése a támasztó falazattal

– tégla, vályog, tufa falszerkezetek sérüléseinek összefűzése

– repedések helyzetének korlátozása

– faldarabok kezdődő leválási/leesési jelenségeit mutató falazott elemek földrengésbiztos megerősítése



Hogyan alkalmazzuk?

















A tégla vagy tufa falazatok Steel DryFix® 12 termékkel való száraz összefűzése úgy készül, hogy a hordozóréteg állagának

megfelelő átmérőjű próbafuratot készítünk olyan hosszan, amely megfelel a beszerelésre váró összefűző rúd teljes hosszúságának.



Miután beszereltük a Steel DryFix® 10-12 tokmányt az SDS Plus foglalattal ellátott fúrógépbe, szereljük be a rudat a

Steel DryFix® 10 rudat az előfuratba pusztán légkalapácsolással, amíg teljesen be nem illeszkedik;



a rúd beszerelésének végén megfelelő geohabarccsal (GeoCalce® G Antisismico, GeoCalce® F Antisismico, GeoLite®) vagy

ásványi epoxidos ragasztóval (GeoLite® Gel) fugázzuk ki a furat végső részét, hogy biztosíthassuk a furat tökéletes

tömítésétés a furat kezdeti részének helyreállítását, hogy a rúd a kezdeti részen is tökéletesen tapadjon a hordozóréteghez.



A termék A 800 – 1000 – 1250 – 2500 mm-es hosszúságban érhető el

A felszereléshez elengedhetetlen Mandrino Steel DryFix® 10-12 tokmány külön kiszerelésben kapható.



Összegzés



AISI 316 Steel DryFix® 12 rozsdamentes acél spirális szár tégla, vályog, tufa, fa vagy más anyagból készült falazat

megerősítésének és összefűzésének kialakítása AISI 316 Steel DryFix® 12 rozsdamentes acél spirális rudakkal a Helifix®

technológia révén a szerkezeti elem erre szolgáló próbafuratába való beillesztésével, esetleg a károsodott felületek helyreállító kezelése után,

az erre szolgáló Mandrino Steel DryFix® 10-12 ütvefúrós tokmány segítségével elkészítve.





(1) megfelelő átmérőjű próbafurat készítése a rúd és a megerősítendő elemet alkotó anyag típusának függvényében;



(2) a rúd beszerelése a furat belsejébe erre szolgáló  SteelDryFix 10-12 tokmánnyal;



(3) a furat kitöltése a hordozóréteg típusának megfelelő anyaggal:

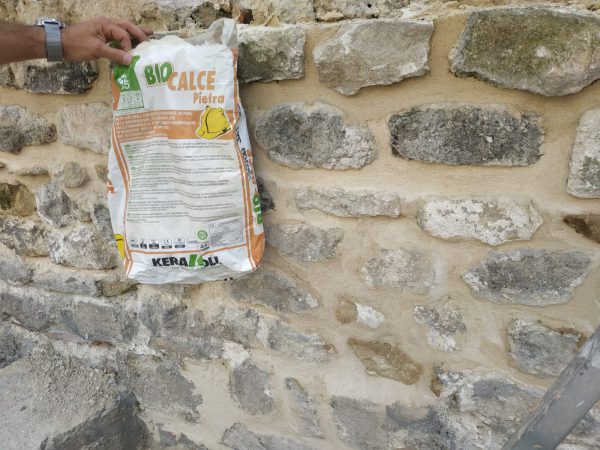

GeoCalce® G Antisismico,  GeoCalce® F Antisismico Biocalce Pietra

a falazati hordozórétegek esetében;



GeoLite® a vasbeton hordozórétegek esetében;



GeoLite® Gel  a vasbeton vagy egyéb anyagú hordozórétegek esetében.







Az összefűző rúdnak biztosítani kell a projekt minimális jellemzőit azaz: húzó erő ≥ 28,3 kN; nyírószilárdság ≥ 17 kN;

rugalmassági modulusza ≥ 150 GPa; törés előtti deformálódás ≥ 3%; névleges terület 29,8 mm2.





Egyéb rögzítéstechnikai és szerkezetmegerősítéshez szükséges kiegészítő termékek



Kérdés esetén hívjon minket elérhetőségeink egyikén.



Használat esetén mindig a technikai adatlapban leírtak a mérvadóak.
